Tipos de rocas en los conectores de aire comprimido

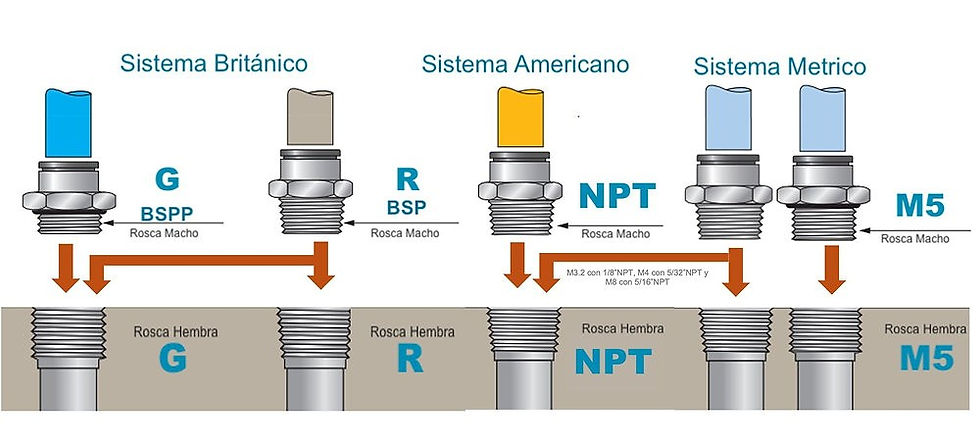

Los tres estándares principales de roscas en conectores de aire comprimido son NPT (estándar americano cónico), BSP (estándar británico, cónico o paralelo) y las roscas Métricas ISO. Identificar correctamente el tipo de rosca es crucial para evitar fugas destructivas, caídas de presión o daños mecánicos en el equipo neumático.

1. Sistema Americano: Rosca NPT

La rosca NPT (National Pipe Thread) es la más utilizada en América del Norte y gran parte de Latinoamérica.

• Geometría: Es una rosca cónica con un ángulo de flanco de 60°.

• Funcionamiento: Al apretar el conector macho en la hembra, los diámetros se estrechan haciendo que los hilos de la rosca se presionen fuertemente entre sí.

• Sellado: Requiere obligatoriamente un agente sellador como cinta de teflón o sellador líquido para rellenar los pequeños espacios y evitar fugas.

2. Sistema Británico / Europeo: Rosca BSP

La rosca BSP (British Standard Pipe) es el estándar dominante en Europa, Asia y aplicaciones internacionales. Se divide en dos variantes esenciales que no se deben mezclar:

• BSP Cónica (BSPT o Rosca "R"):

  • Sigue el mismo principio cónico que la NPT, pero con un ángulo de flanco de 55°.

  • La rosca macho se denomina R y la hembra Rc. Requiere cinta selladora.

• BSP Paralela o Cilíndrica (BSPP o Rosca "G"):

  • Tiene un diámetro constante a lo largo de toda la rosca.

  • Se denomina con la letra G.

  • Sellado: Los hilos de la rosca no sellan por sí mismos. Requieren un anillo o-ring, una arandela de plástico o metal elastomérico en la base del conector para contener el aire comprimido.

3. Rosca Métrica ISO

Utilizada principalmente en sistemas automatizados modernos, maquinaria europea/asiática de alta precisión y cilindros neumáticos compactos.

• Geometría: Es una rosca cilíndrica paralela medida en milímetros (por ejemplo, M5 o M6).

• Ángulo: Cuenta con un ángulo de flanco de 60°.

• Sellado: Al ser paralela, confía en un o-ring integrado en la base de la rosca macho para efectuar el sellado neumático.

Tabla comparativa de conectores neumáticos

Tipo de Rosca	Sigla Común	Forma de la Rosca	Ángulo del Hilo	Método de Sellado
National Pipe Thread	NPT	Cónica (Se estrecha)	60°	Cinta de teflón o sellador líquido
British Standard Taper	BSPT (R / Rc)	Cónica (Se estrecha)	55°	Cinta de teflón o sellador de roscas
British Standard Parallel	BSPP (G)	Cilíndrica (Recta)	55°	O-ring o arandela de sello integrada
Métrica ISO	M (Ej: M5, M12)	Cilíndrica (Recta)	60°	O-ring en la base del conector

Consejos para la Identificación y Montaje

• Mide el paso y el diámetro: Utiliza un calibrador (pie de rey) y un cuenta-hilos para verificar si la rosca se reduce (cónica) o se mantiene igual (paralela).

• Cuidado con la compatibilidad: Una rosca NPT y una BSPT de la misma medida nominal (por ejemplo, 1/4") parecen idénticas a simple vista, pero sus ángulos de hilo difieren (60° vs 55°). Forzarlas arruinará la rosca del equipo permanentemente.

• Dirección del teflón: Al aplicar cinta de teflón en roscas cónicas, enróllala siempre en el sentido de las manecillas del reloj (mirando la rosca de frente) para evitar que se deschele al enroscar.
